LANケーブルのコネクタを付けなおしてみた
初掲載日:2019-12-02
最終更新:2019-12-02
市販品のLANケーブルを使っていたのですが、いつの間にか抜け防止の爪が折れてしまい、ケーブルに何かが触れた拍子であったり、PCを動かした拍子にLAN接続が途切れる(物理的に途切れる)事象に我慢できなくなり、コネクタの付けなおしを実行しました。
予備のコネクタと工具は持っているわけで
もともとケーブル買ってコネクタ買って便利な長さのLANケーブルの制作をしていたので、工具類はそろってます。あとは実行するのみです。

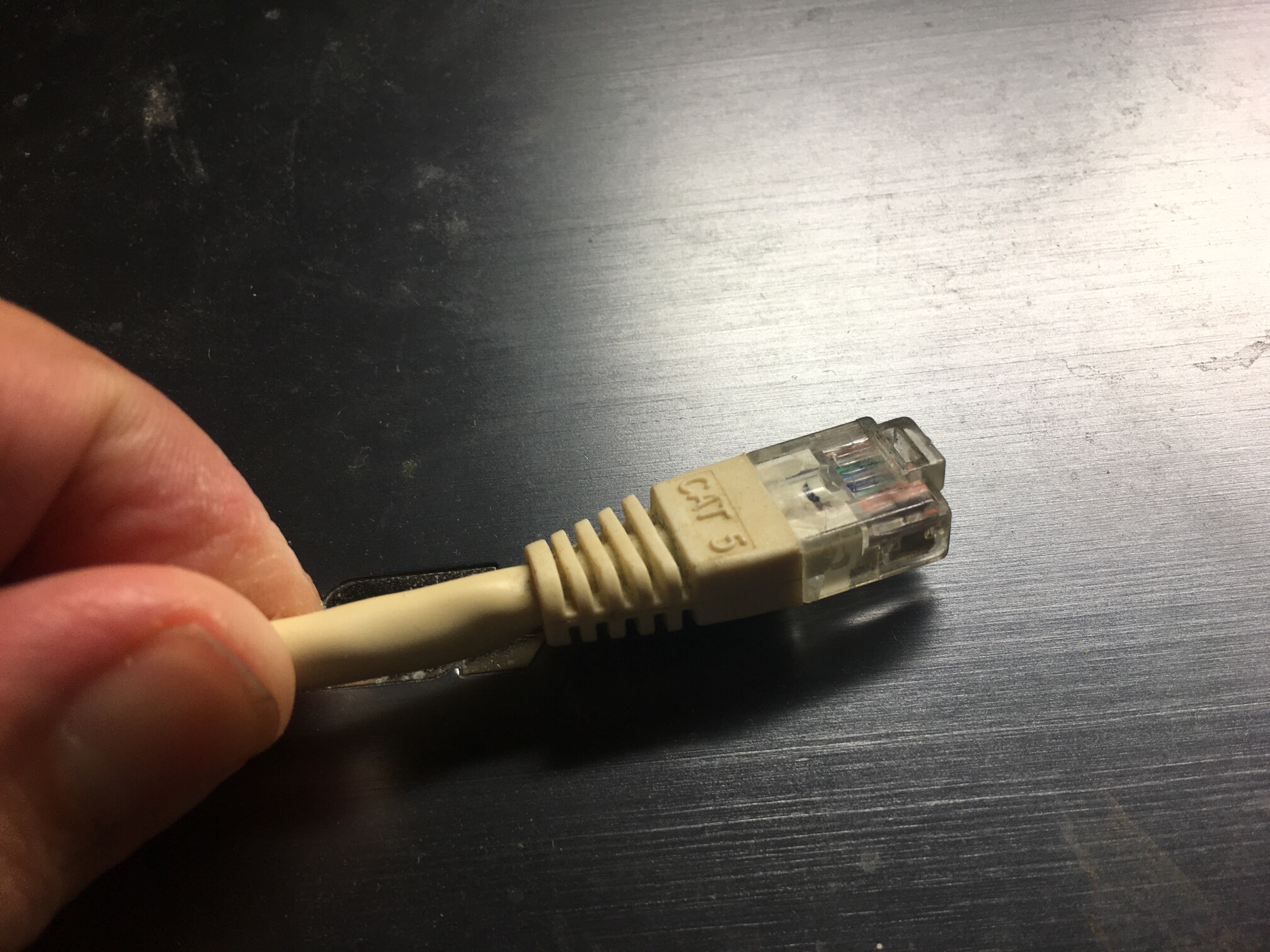

見事に爪が折れています。カテゴリー5のケーブル。
とりあえず、ストレートケーブルを作ろうということで、外皮をむいて、コネクタの爪のない側の左から白橙-橙-白緑-青-白青-緑-白茶-茶の順コネクタに差し込んで、カシメ工具でカシメて完了です。

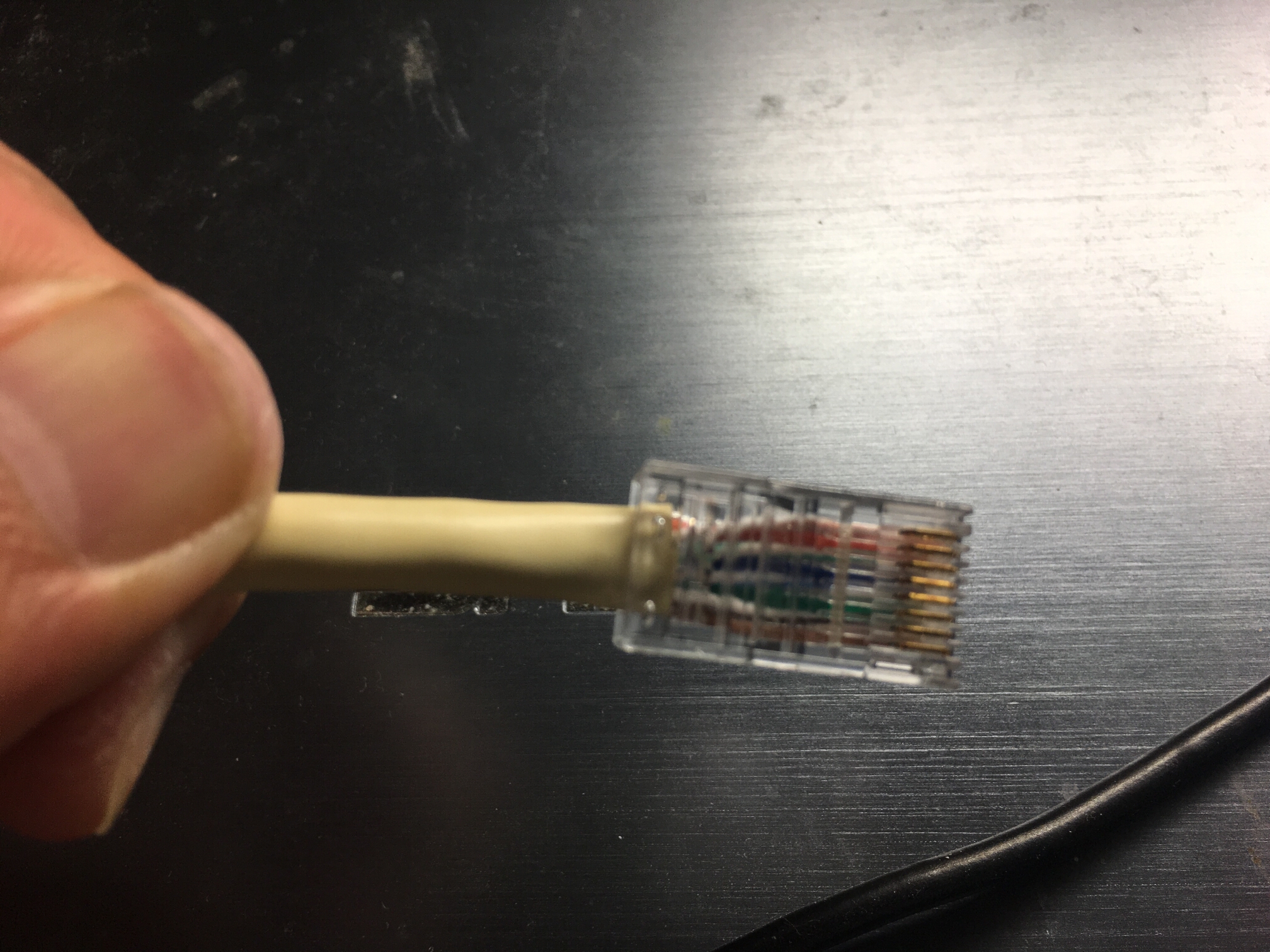

以下は、新しいコネクタに各線の順番を確認して差し込んだところ。裏から。
爪側から見て。

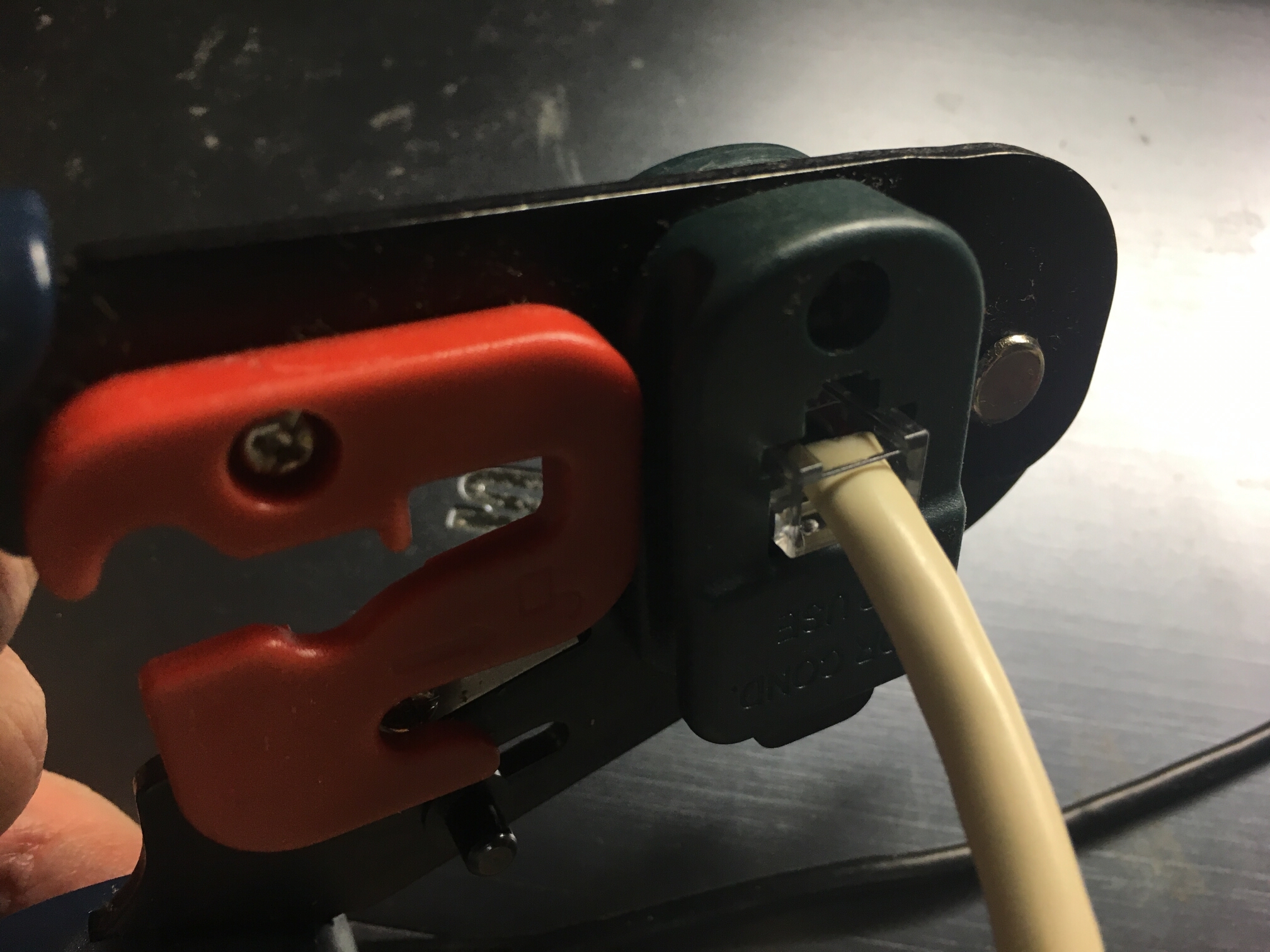

カシメ工具でカシメます。躊躇なくエイヤって感じです。で完成しました。接続できることを確認して完了です。
